Palier applique triangulaire plein UCFB CX SOLID
Palier applique triangulaire plein UCFB CX SOLID

Palier applique triangulaire plein UCFB CX SOLID

Description

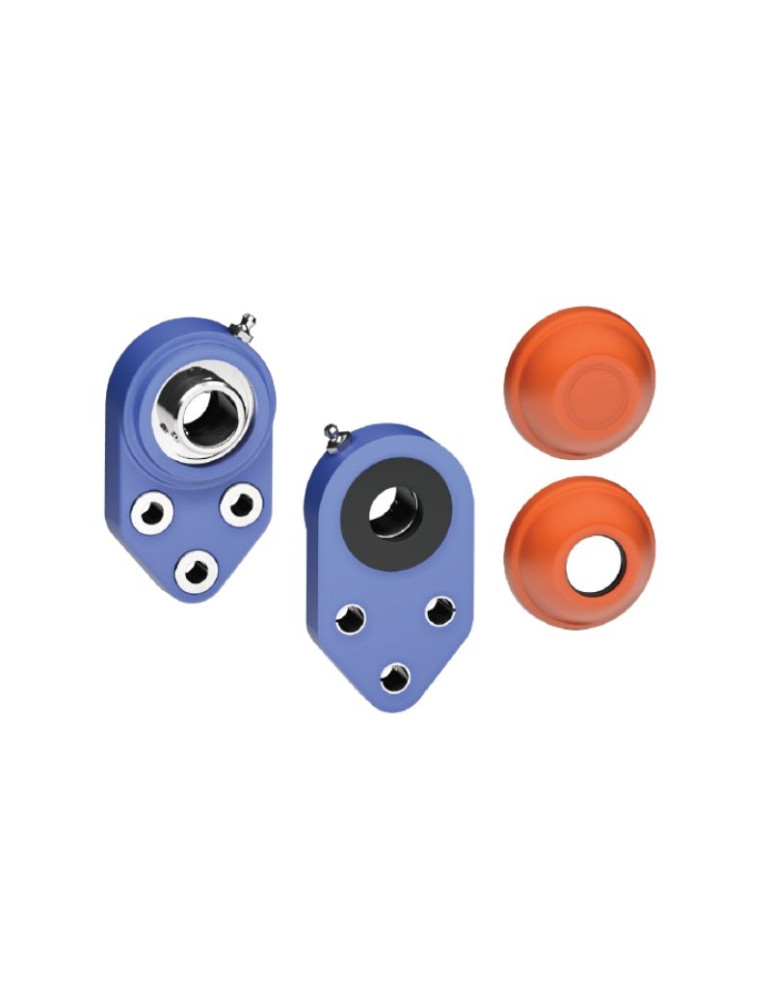

Palier applique triangulaire avec joint postérieur mais sans capot. Les capots peuvent -être commandés séparément ici.

Paliers avec brides pleines: bride réalisée à surface pleine pour garantir une hygiène impeccable.

Existe en roulement standard ou roulements Long Life (lubrification jusqu’à la fin de la durée de vie).

MATÉRIAUX

Palier en polyamide couleur bleu Ral 5005 renforcé avec fibres de verre; roulement en acier au chrome ou acier inox; graisseur en laiton nickelé; boucles de renforcement des trous de fixation et rondelles en acier inox AISI 304; joints en caoutchouc NBR; capot en polypropylène couleur gris Ral 7042, bleu Ral 5015, orange Ral 2004, rouge Ral 3000.

CARACTÉRISTIQUES

Le couvercle de protection peut être commandé séparément comme accessoire. La pièce est moulée sans cavité interne d’allègement de façon à garantir la désinfection maximale. Montage avec arbres sans épaulement. Erreur maximale d’alignement de l’arbre 2,5°.

SUR DEMANDE

Versions avec brides en polypropylène renforcé et protection antibactérienne; support en polyamide noir renforcé avec des fibres de verre; capots de protection dans différentes couleurs et avec marque personnalisé; conditionnement: hors standard; joint en Viton; peut être fourni sans joint d’étanchéité arrière en caoutchouc NBR.

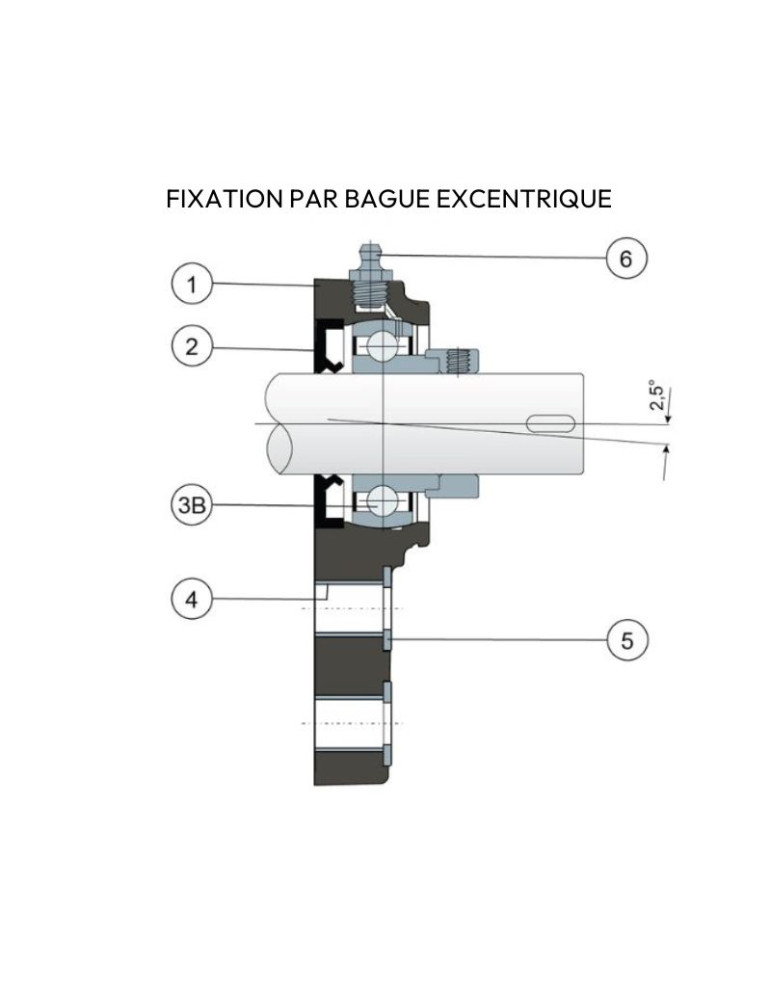

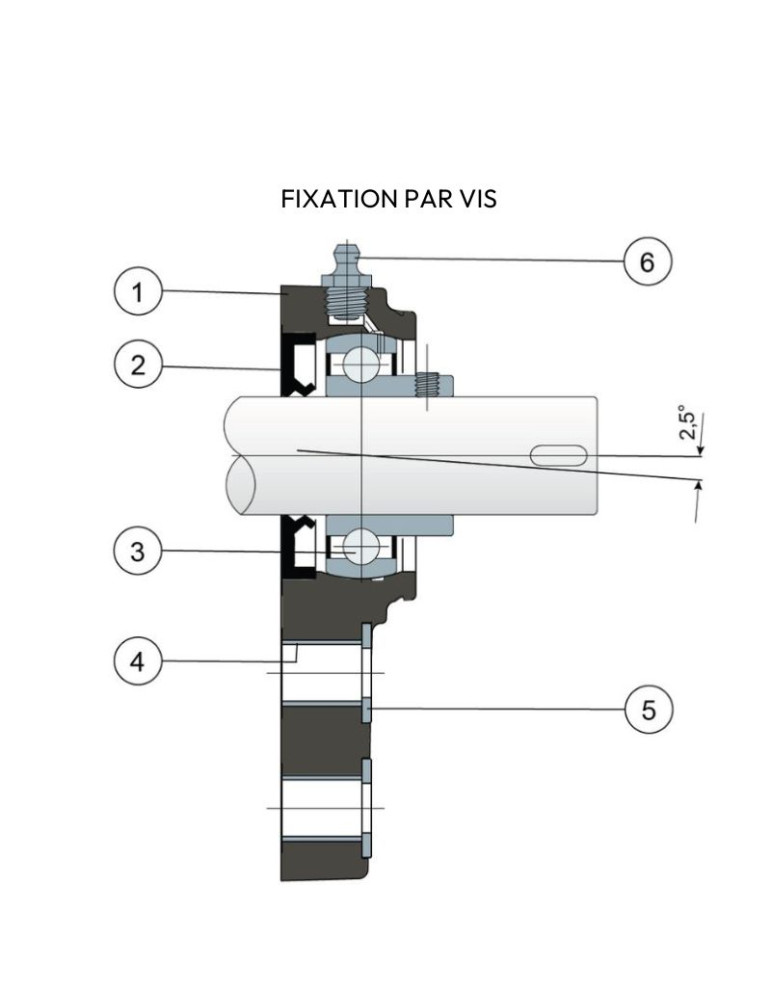

DETAILS DU PLAN

1) Bride en polyamide couleur bleu Ral 5005 renforcé avec fibres de verre.

2) Joint postérieur à tenue étanche en caoutchouc NBR pour arbres rotatifs.

3) Roulement en acier au chrome ou acier inox AISI 440.

3B) Roulement en acier au chrome.

4) Boucles de renforcement des trous de fixation en acier inox AISI 304.

5) Rondelle d’appui UNI 6592 en acier inox AISI 304.

6) Graisseur droit avec filetage 1/8 gaz en laiton nickelé (absent dans les versions avec roulement Long Life).

NB: Le couvercle de protection peut être commandé séparément comme accessoire; dans la version Long Life, le graisseur est absent et le canal de lubrification est protégé par un capuchon en caoutchouc.

Les dimensions du palier sont conformes à la norme ISO 3228.

Erreur maximale d’alignement de l’arbre 2,5°.

Pour toute autre information, contacter notre service technique et commercial.

Détails du produit
90044

Références spécifiques

  • PAL-UCFBCX--SOLID
Documentation technique

PALIERS UCFB CX SOLID

Téléchargement (1.53MB)
16 people are viewing this right now
DOM
90044
46,13 €
HT
ordre : 6
Série : UCFB 204 CX
Matière Roulement : ACIER AU CHROME
Coloris : bleu
Type de roulement : Long Life

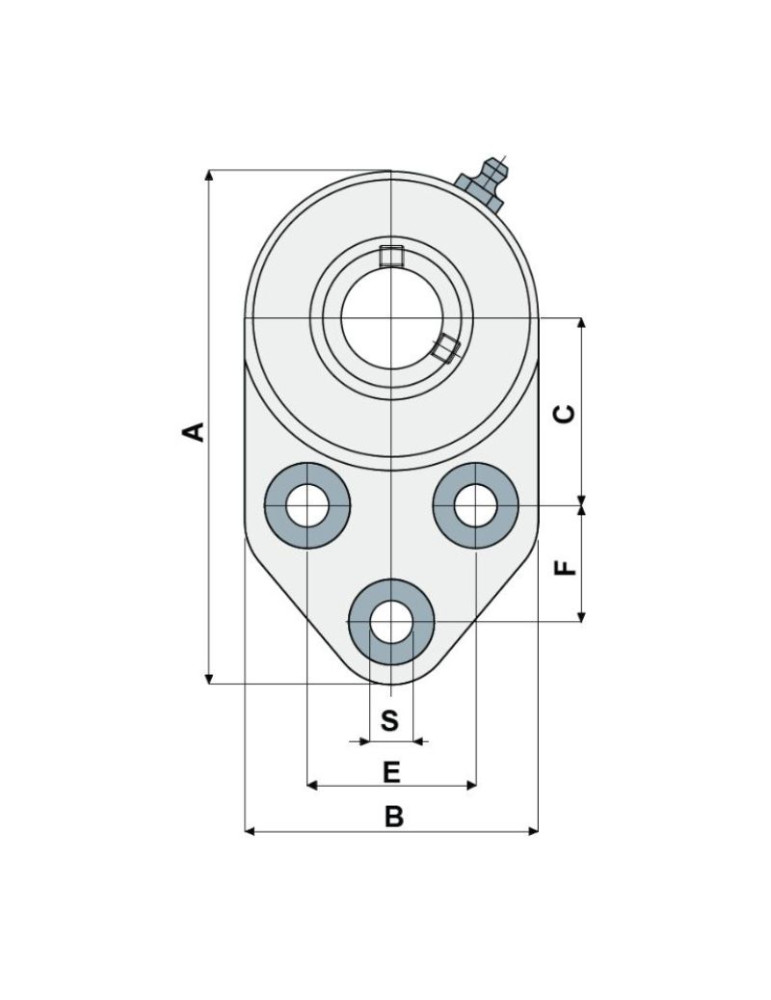

E (mm) : 41,3
A (mm) : 126
S (mm) : 10,5

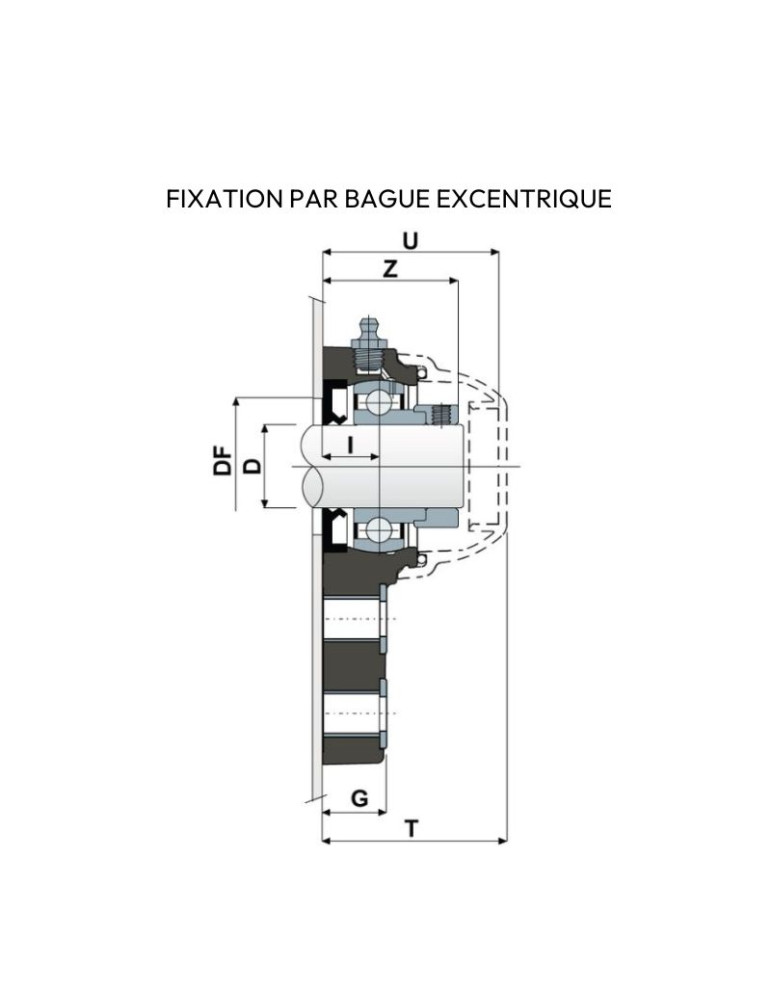

PAL-G (mm) : 19
PAL-I (mm) : 18
PAL-Z (mm) : 36
PAL-U (mm) : 47
PAL-Charge roulement C (N) : 12800
PAL-Charge roulement C0 (N) : 6600
PAL-Charge support (N) : 8500
Type de fixation : vis
PAL-F (mm) : 28,6
PAL-B (mm) : 72
Diam. arbre (mm) : 20
PAL-C (mm) : 46
Quantité
Ajouter à la liste de souhaits
ajouter pour comparer

Désolé, plus d'articles.
PALIERS THERMOPLASTIQUES,  Paliers à bride triangulaire,  Paliers appliques

Filtrer les références :

 Disponibilité immédiate
 Disponible en plateforme

*Prix HT hors frais d’envoi

Réf. ordre Diam. arbre (mm) Série Matière Roulement Type de roulement Type de fixation Coloris A (mm) E (mm) S (mm) Prix unitaire HT Poids Disponible Acheter
89142 1 20 UCFB 204 CX ACIER AU CHROME Standard vis bleu 126 41,3 10,5 0.298 kg
89143 2 25 UCFB 205 CX ACIER AU CHROME Standard vis bleu 126 41,3 10,5 0.332 kg
89144 3 30 UCFB 206 CX ACIER AU CHROME Standard vis bleu 142 47,6 10,5 0.501 kg
89145 4 35 UCFB 207 CX ACIER AU CHROME Standard vis bleu 155 51 10,5 0.64 kg
89146 5 40 UCFB 208 CX ACIER AU CHROME Standard vis bleu 165 50 10,5 0.753 kg
90044 6 20 UCFB 204 CX ACIER AU CHROME Long Life vis bleu 126 41,3 10,5 0.298 kg
90045 7 25 UCFB 205 CX ACIER AU CHROME Long Life vis bleu 126 41,3 10,5 0.332 kg
90046 8 30 UCFB 206 CX ACIER AU CHROME Long Life vis bleu 142 47,6 10,5 0.501 kg
90047 9 35 UCFB 207 CX ACIER AU CHROME Long Life vis bleu 155 51 10,5 0.64 kg
90048 10 40 UCFB 208 CX ACIER AU CHROME Long Life vis bleu 165 50 10,5 0.753 kg
89157 11 20 UCFB 204 CX ACIER AU CHROME Standard bague exc. bleu 126 41,3 10,5 0.327 kg
89158 12 25 UCFB 205 CX ACIER AU CHROME Standard bague exc. bleu 126 41,3 10,5 0.36 kg
89159 13 30 UCFB 206 CX ACIER AU CHROME Standard bague exc. bleu 142 47,6 10,5 0.555 kg
89160 14 35 UCFB 207 CX ACIER AU CHROME Standard bague exc. bleu 155 51 10,5 0.727 kg
89161 15 40 UCFB 208 CX ACIER AU CHROME Standard bague exc. bleu 165 50 10,5 0.891 kg
90049 16 20 UCFB 204 CX ACIER AU CHROME Long Life bague exc. bleu 126 41,3 10,5 0.327 kg
90050 17 25 UCFB 205 CX ACIER AU CHROME Long Life bague exc. bleu 126 41,3 10,5 0.36 kg
90051 18 30 UCFB 206 CX ACIER AU CHROME Long Life bague exc. bleu 142 47,6 10,5 0.555 kg
90052 19 35 UCFB 207 CX ACIER AU CHROME Long Life bague exc. bleu 155 51 10,5 0.727 kg
90053 20 40 UCFB 208 CX ACIER AU CHROME Long Life bague exc. bleu 165 50 10,5 0.891 kg
89162 21 20 UCFB 204 CX INOX 304 Standard vis bleu 126 41,3 10,5 0.298 kg
89163 22 25 UCFB 205 CX INOX 304 Standard vis bleu 126 41,3 10,5 0.332 kg
89164 23 30 UCFB 206 CX INOX 304 Standard vis bleu 142 47,6 10,5 0.501 kg
89165 24 35 UCFB 207 CX INOX 304 Standard vis bleu 155 51 10,5 0.64 kg
89166 25 40 UCFB 208 CX INOX 304 Standard vis bleu 165 50 10,5 0.753 kg
90054 26 20 UCFB 204 CX INOX 304 Long Life vis bleu 126 41,3 10,5 0.298 kg
90055 27 25 UCFB 205 CX INOX 304 Long Life vis bleu 126 41,3 10,5 0.332 kg
90056 28 30 UCFB 206 CX INOX 304 Long Life vis bleu 142 47,6 10,5 0.501 kg
90057 29 35 UCFB 207 CX INOX 304 Long Life vis bleu 155 51 10,5 0.64 kg
90058 30 40 UCFB 208 CX INOX 304 Long Life vis bleu 165 50 10,5 0.753 kg
