Paliers à bride latérale avec joint postérieur UCFB CX
  • -40%
Paliers à bride latérale avec joint postérieur UCFB CX

Paliers à bride latérale avec joint postérieur UCFB CX

Description

PALIERS à bride latérale SANS CAPOTS avec joint postérieur.

Vous pouvez commander les capots séparément (les capots peuvent -être commandés séparément ici)

Existe en roulement standard ou roulements Long Life (lubrification jusqu’à la fin de la durée de vie).

MATÉRIAUX

Palier en polyamide couleur noir ou blanc renforcé avec fibres de verre; roulement en acier au chrome ou acier inox; graisseur en laiton nickelé; boucles de renforcement des trous de fixation et rondelles en acier inox AISI 304; joints en caoutchouc NBR; capot en polypropylène couleur gris Ral 7042, bleu Ral 5015, orange Ral 2004, rouge Ral 3000.

CARACTÉRISTIQUES

Le couvercle de protection peut être commandé séparément comme accessoire. Montage avec arbres sans épaulement. Erreur maximale

SUR DEMANDE

Versions avec brides en polypropylène renforcé et protection antibactérienne; capots de protection dans différentes couleurs et avec marque personnalisé; conditionnement: hors standard; joint en Viton.

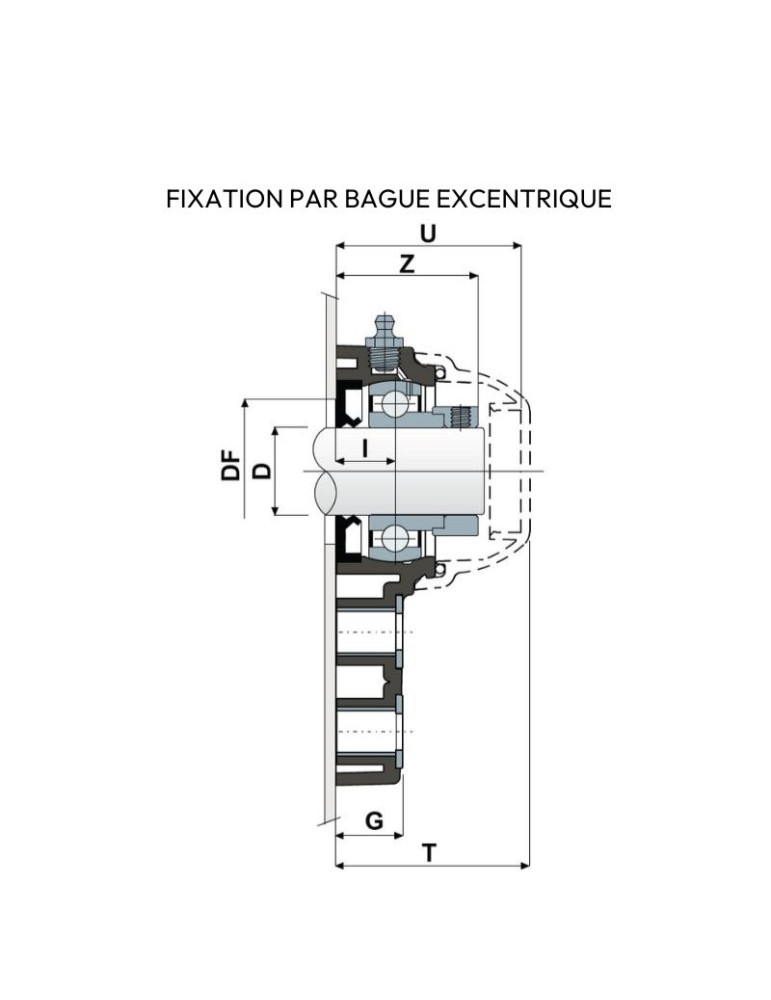

DETAILS DU PLAN

1) Bride en polyamide couleur noir ou blanc renforcé avec fibres de verre.

2) Joint postérieur à tenue étanche en caoutchouc NBR pour arbres rotatifs.

3) Roulement en acier au chrome ou acier inox AISI 440.

3B) Roulement en acier au chrome.

4) Boucles de renforcement des trous de fixation en acier inox AISI 304.

5) Rondelle d’appui UNI 6592 en acier inox AISI 304.

6) Graisseur droit avec filetage 1/8 gaz en laiton nickelé (absent dans les versions avec roulement Long Life).

NB: Le couvercle de protection peut être commandé séparément comme accessoire; dans la version Long Life, le graisseur est absent et le canal de lubrification est protégé par un capuchon en caoutchouc.

Erreur maximale d’alignement de l’arbre 2,5°.

Pour toute autre information, contacter notre service technique et commercial.

Détails du produit
83023

Références spécifiques

  • PAL-UCFBCX
Documentation technique

PALIERS UCFB CX

Téléchargement (560.52KB)
DOM
83023
41,27 €
24,76 € Économisez 40%
HT

Remise sur la quantité

Quantité Remise sur prix unitaire Vous économisez
3 45% 0,00 €
30 50% 0,00 €
ordre : 1
Série : UCFB 204 CX
Matière Roulement : ACIER AU CHROME
Coloris : noir
Type de roulement : Standard
E (mm) : 41,3
A (mm) : 126
S (mm) : 10,5
PAL-G (mm) : 19
PAL-I (mm) : 18
PAL-Z (mm) : 36
PAL-U (mm) : 47
PAL-Charge roulement C (N) : 12800
PAL-Charge roulement C0 (N) : 6600
PAL-Charge support (N) : 8500
Type de fixation : vis
PAL-F (mm) : 28,6
PAL-B (mm) : 72
PAL-D (mm) : 20
PAL-C (mm) : 46
Quantité

Désolé, plus d'articles.
PALIERS THERMOPLASTIQUES,  Paliers à bride triangulaire

Filtrer les références :

 Disponibilité immédiate
 Disponible en plateforme

*Prix HT hors frais d’envoi

Réf. ordre Série Matière Roulement Type de roulement Type de fixation Coloris A (mm) E (mm) S (mm)
1+
Prix unitaire HT
3+
Jusqu'à –45%
30+
Jusqu'à –50%
Poids Disponible Acheter
83023 1 UCFB 204 CX ACIER AU CHROME Standard vis noir 126 41,3 10,5 0.281 kg
82772 2 UCFB 205 CX ACIER AU CHROME Standard vis noir 126 41,3 10,5 0.283 kg
84056 3 UCFB 206 CX ACIER AU CHROME Standard vis noir 142 47,6 10,5 0.421 kg
84057 4 UCFB 207 CX ACIER AU CHROME Standard vis noir 155 51 10,5 0.561 kg
82478 5 UCFB 208 CX ACIER AU CHROME Standard vis noir 165 50 10,5 0.7 kg
84738 6 UCFB 204 CX ACIER AU CHROME Standard vis blanc 126 41,3 10,5 0.281 kg
84739 7 UCFB 205 CX ACIER AU CHROME Standard vis blanc 126 41,3 10,5 0.283 kg
84740 8 UCFB 206 CX ACIER AU CHROME Standard vis blanc 142 47,6 10,5 0.421 kg
84741 9 UCFB 207 CX ACIER AU CHROME Standard vis blanc 155 51 10,5 0.561 kg
84742 10 UCFB 208 CX ACIER AU CHROME Standard vis blanc 165 50 10,5 0.7 kg
84145 11 UCFB 204 CX ACIER AU CHROME Long Life vis noir 126 41,3 10,5 0.192 kg
83899 12 UCFB 205 CX ACIER AU CHROME Long Life vis noir 126 41,3 10,5 0.251 kg
87450 13 UCFB 206 CX ACIER AU CHROME Long Life vis noir 142 47,6 10,5 0.453 kg
88348 14 UCFB 207 CX ACIER AU CHROME Long Life vis noir 155 51 10,5 0.561 kg
82479 15 UCFB 208 CX ACIER AU CHROME Long Life vis noir 165 50 10,5 0.757 kg
85332 16 UCFB 204 CX ACIER AU CHROME Long Life vis blanc 126 41,3 10,5 0.192 kg
90023 17 UCFB 205 CX ACIER AU CHROME Long Life vis blanc 126 41,3 10,5 0.6 kg
90024 18 UCFB 206 CX ACIER AU CHROME Long Life vis blanc 142 47,6 10,5 0.6 kg
90025 19 UCFB 207 CX ACIER AU CHROME Long Life vis blanc 155 51 10,5 0.6 kg
90026 20 UCFB 208 CX ACIER AU CHROME Long Life vis blanc 165 50 10,5 0.6 kg
88555 21 UCFB 204 CX ACIER AU CHROME Standard bague exc. noir 126 41,3 10,5 0.336 kg
88556 22 UCFB 205 CX ACIER AU CHROME Standard bague exc. noir 126 41,3 10,5 0.338 kg
88557 23 UCFB 206 CX ACIER AU CHROME Standard bague exc. noir 142 47,6 10,5 0.476 kg
88558 24 UCFB 207 CX ACIER AU CHROME Standard bague exc. noir 155 51 10,5 0.616 kg
88332 25 UCFB 208 CX ACIER AU CHROME Standard bague exc. noir 165 50 10,5 0.755 kg
88559 26 UCFB 204 CX ACIER AU CHROME Standard bague exc. blanc 126 41,3 10,5 0.336 kg
88560 27 UCFB 205 CX ACIER AU CHROME Standard bague exc. blanc 126 41,3 10,5 0.338 kg
88561 28 UCFB 206 CX ACIER AU CHROME Standard bague exc. blanc 142 47,6 10,5 0.476 kg
88562 29 UCFB 207 CX ACIER AU CHROME Standard bague exc. blanc 155 51 10,5 0.616 kg
88563 30 UCFB 208 CX ACIER AU CHROME Standard bague exc. blanc 165 50 10,5 0.755 kg
90027 31 UCFB 204 CX ACIER AU CHROME Long Life bague exc. noir 126 41,3 10,5 0.6 kg
90028 32 UCFB 205 CX ACIER AU CHROME Long Life bague exc. noir 126 41,3 10,5 0.6 kg
90029 33 UCFB 206 CX ACIER AU CHROME Long Life bague exc. noir 142 47,6 10,5 0.6 kg
90030 34 UCFB 207 CX ACIER AU CHROME Long Life bague exc. noir 155 51 10,5 0.6 kg
87596 35 UCFB 208 CX ACIER AU CHROME Long Life bague exc. noir 165 50 10,5 0.7 kg
90031 36 UCFB 204 CX ACIER AU CHROME Long Life bague exc. blanc 126 41,3 10,5 0.6 kg
90032 37 UCFB 205 CX ACIER AU CHROME Long Life bague exc. blanc 126 41,3 10,5 0.6 kg
90033 38 UCFB 206 CX ACIER AU CHROME Long Life bague exc. blanc 142 47,6 10,5 0.6 kg
90034 39 UCFB 207 CX ACIER AU CHROME Long Life bague exc. blanc 155 51 10,5 0.6 kg
90035 40 UCFB 208 CX ACIER AU CHROME Long Life bague exc. blanc 165 50 10,5 0.6 kg
83039 41 UCFB 204 CX INOX 304 Standard vis noir 126 41,3 10,5 0.281 kg
82776 42 UCFB 205 CX INOX 304 Standard vis noir 126 41,3 10,5 0.283 kg
84058 43 UCFB 206 CX INOX 304 Standard vis noir 142 47,6 10,5 0.421 kg
84059 44 UCFB 207 CX INOX 304 Standard vis noir 155 51 10,5 0.561 kg
83041 45 UCFB 208 CX INOX 304 Standard vis noir 165 50 10,5 0.7 kg
84743 46 UCFB 204 CX INOX 304 Standard vis blanc 126 41,3 10,5 0.281 kg
84744 47 UCFB 205 CX INOX 304 Standard vis blanc 126 41,3 10,5 0.283 kg
84745 48 UCFB 206 CX INOX 304 Standard vis blanc 142 47,6 10,5 0.421 kg
84746 49 UCFB 207 CX INOX 304 Standard vis blanc 155 51 10,5 0.561 kg
84747 50 UCFB 208 CX INOX 304 Standard vis blanc 165 50 10,5 0.7 kg
90036 51 UCFB 204 CX INOX 304 Long Life vis noir 126 41,3 10,5 0.6 kg
90037 52 UCFB 205 CX INOX 304 Long Life vis noir 126 41,3 10,5 0.6 kg
85835 53 UCFB 206 CX INOX 304 Long Life vis noir 142 47,6 10,5 0.6 kg
87584 54 UCFB 207 CX INOX 304 Long Life vis noir 155 51 10,5 0.579 kg
90038 55 UCFB 208 CX INOX 304 Long Life vis noir 165 50 10,5 0.6 kg
85710 56 UCFB 204 CX INOX 304 Long Life vis blanc 126 41,3 10,5 0.6 kg
85386 57 UCFB 205 CX INOX 304 Long Life vis blanc 126 41,3 10,5 0.283 kg
85711 58 UCFB 206 CX INOX 304 Long Life vis blanc 142 47,6 10,5 0.6 kg
89141 59 UCFB 207 CX INOX 304 Long Life vis blanc 155 51 10,5 0.561 kg
90039 60 UCFB 208 CX INOX 304 Long Life vis blanc 165 50 10,5 0.6 kg
