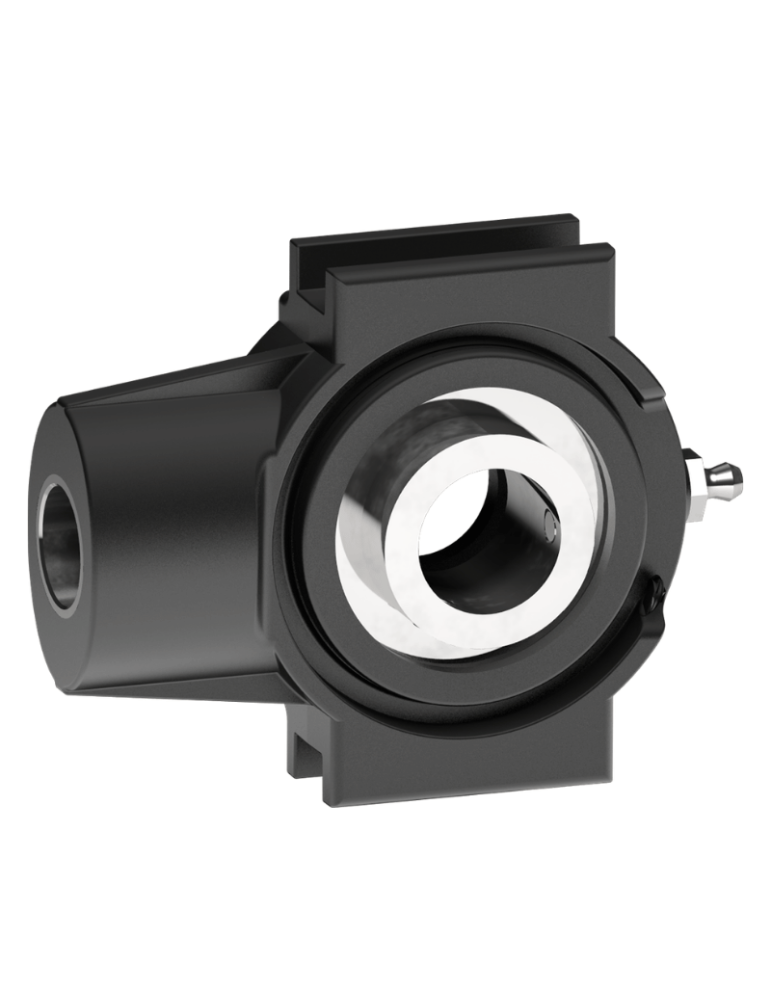

Palier pour tendeurs plein UCT CX SOLID
Palier pour tendeurs plein UCT CX SOLID

Palier pour tendeurs plein UCT CX SOLID

Description

Palier pour TENDEURS avec joint postérieur mais sans capot. Les capots peuvent -être commandés séparément ici.

Paliers avec brides pleines: bride réalisée à surface pleine pour garantir une hygiène impeccable.

Existe en roulement standard ou roulements Long Life (lubrification jusqu’à la fin de la durée de vie).

MATÉRIAUX

Palier en polyamide couleur noir, blanc ou bleu Ral 5005 renforcé

avec fibres de verre; roulement avec fixation par vis en acier au chrome ou acier

inox; roulement avec fixation par bague excentrique en acier au chrome; graisseur

et boucles de renforcement des trous de fixage en laiton nickelé; joints en

caoutchouc NBR; capot en polypropylène couleur gris Ral 7042, bleu Ral 5015,

orange Ral 2004, rouge Ral 3000.

CARACTÉRISTIQUES

Le couvercle de protection peut être commandé séparément comme accessoire. Montage avec arbres sans épaulement. Erreur maximale d’alignement de l’arbre 2,5°.

SUR DEMANDE

Versions avec brides en polypropylène renforcé et protection antibactérienne; capots de protection dans différentes couleurs et avec marque personnalisé; conditionnement: hors standard; joint en Viton.

DETAILS DU PLAN

1) Bride en polyamide renforcé avec fibre de verre couleur noir, blanc ou bleu Ral 5005.

2) Joint postérieur à tenue étanche en caoutchouc NBR pour arbres rotatifs.

3) Roulement en acier au chrome ou acier inox AISI 440.

3B) Roulement en acier au chrome.

4) Graisseur droit avec filetage 1/8 gaz en laiton nickelé (absent dans les versions avec roulement Long Life).

5) Boucles de renforcement des trous de fixage en laiton nickelé.

NB: Le couvercle de protection peut être commandé séparément comme accessoire; dans la version Long Life, le graisseur est absent et le canal de lubrification est protégé par un capuchon en caoutchouc.

Les dimensions du palier sont conformes à la norme ISO 3228.

Erreur maximale d’alignement de l’arbre 2,5°.

Pour toute autre information, contacter notre service technique et commercial.

Détails du produit
86111

Références spécifiques

  • PAL-UCT-CX
Documentation technique

PALIERS UCT CX SOLID

Téléchargement (1.37MB)
17 people are viewing this right now
DOM
86111
68,38 €
HT
ordre : 2
Série : UCT 205 CX
Matière Roulement : ACIER AU CHROME
Coloris : noir
Type de roulement : Standard
E (mm) : 28
A (mm) : 68,5
PAL-G (mm) : 13,5
PAL-I (mm) : 17
PAL-Charge roulement C (N) : 14000
PAL-Charge roulement C0 (N) : 7800
PAL-Charge support (N) : 24000
Type de fixation : vis
PAL-F (mm) : M20
PAL-B (mm) : 40,5
Diam. arbre (mm) : 25
PAL-C (mm) : 50
PAL-M (mm) : 76,2
PAL-N (mm) : 92
PAL-P (mm) : 25
Quantité
Ajouter à la liste de souhaits
ajouter pour comparer

Désolé, plus d'articles.
PALIERS THERMOPLASTIQUES,  Paliers pour tendeurs

Filtrer les références :

 Disponibilité immédiate
 Disponible en plateforme

*Prix HT hors frais d’envoi

Réf. ordre Diam. arbre (mm) Série Matière Roulement Type de roulement Type de fixation Coloris A (mm) E (mm) Prix unitaire HT Poids Disponible Acheter
85680 1 20 UCT 204 CX ACIER AU CHROME Standard vis noir 63,5 28 0.317 kg
86111 2 25 UCT 205 CX ACIER AU CHROME Standard vis noir 68,5 28 0.338 kg
86136 3 30 UCT 206 CX ACIER AU CHROME Standard vis noir 77 28 0.597 kg
85682 4 20 UCT 204 CX ACIER AU CHROME Standard vis blanc 63,5 28 0.317 kg
86112 5 25 UCT 205 CX ACIER AU CHROME Standard vis blanc 68,5 28 0.338 kg
86138 6 30 UCT 206 CX ACIER AU CHROME Standard vis blanc 77 28 0.597 kg
89270 7 20 UCT 204 CX ACIER AU CHROME Standard vis bleu 63,5 28 0.317 kg
89271 8 25 UCT 205 CX ACIER AU CHROME Standard vis bleu 68,5 28 0.338 kg
89272 9 30 UCT 206 CX ACIER AU CHROME Standard vis bleu 77 28 0.597 kg
90314 10 20 UCT 204 CX ACIER AU CHROME Long Life vis noir 63,5 28 0.317 kg
88136 11 25 UCT 205 CX ACIER AU CHROME Long Life vis noir 68,5 28 0.338 kg
90315 12 30 UCT 206 CX ACIER AU CHROME Long Life vis noir 77 28 0.597 kg
90316 13 20 UCT 204 CX ACIER AU CHROME Long Life vis blanc 63,5 28 0.317 kg
90317 14 25 UCT 205 CX ACIER AU CHROME Long Life vis blanc 68,5 28 0.338 kg
90318 15 30 UCT 206 CX ACIER AU CHROME Long Life vis blanc 77 28 0.597 kg
90319 16 20 UCT 204 CX ACIER AU CHROME Long Life vis bleu 63,5 28 0.317 kg
90320 17 25 UCT 205 CX ACIER AU CHROME Long Life vis bleu 68,5 28 0.338 kg
90321 18 30 UCT 206 CX ACIER AU CHROME Long Life vis bleu 77 28 0.597 kg
88615 19 20 UCT 204 CX ACIER AU CHROME Standard bague exc. noir 63,5 28 0.347 kg
88616 20 25 UCT 205 CX ACIER AU CHROME Standard bague exc. noir 68,5 28 0.368 kg
88617 21 30 UCT 206 CX ACIER AU CHROME Standard bague exc. noir 77 28 0.647 kg
88618 22 20 UCT 204 CX ACIER AU CHROME Standard bague exc. blanc 63,5 28 0.347 kg
88619 23 25 UCT 205 CX ACIER AU CHROME Standard bague exc. blanc 68,5 28 0.368 kg
88620 24 30 UCT 206 CX ACIER AU CHROME Standard bague exc. blanc 77 28 0.647 kg
89273 25 20 UCT 204 CX ACIER AU CHROME Standard bague exc. bleu 63,5 28 0.347 kg
89274 26 25 UCT 205 CX ACIER AU CHROME Standard bague exc. bleu 68,5 28 0.368 kg
89275 27 30 UCT 206 CX ACIER AU CHROME Standard bague exc. bleu 77 28 0.647 kg
90322 28 20 UCT 204 CX ACIER AU CHROME Long Life bague exc. noir 63,5 28 0.347 kg
90323 29 25 UCT 205 CX ACIER AU CHROME Long Life bague exc. noir 68,5 28 0.368 kg
90324 30 30 UCT 206 CX ACIER AU CHROME Long Life bague exc. noir 77 28 0.647 kg
90325 31 20 UCT 204 CX ACIER AU CHROME Long Life bague exc. blanc 63,5 28 0.347 kg
90326 32 25 UCT 205 CX ACIER AU CHROME Long Life bague exc. blanc 68,5 28 0.368 kg
90327 33 30 UCT 206 CX ACIER AU CHROME Long Life bague exc. blanc 77 28 0.647 kg
90328 34 20 UCT 204 CX ACIER AU CHROME Long Life bague exc. bleu 63,5 28 0.347 kg
90329 35 25 UCT 205 CX ACIER AU CHROME Long Life bague exc. bleu 68,5 28 0.368 kg
90330 36 30 UCT 206 CX ACIER AU CHROME Long Life bague exc. bleu 77 28 0.647 kg
85681 37 20 UCT 204 CX INOX 304 Standard vis noir 63,5 28 0.317 kg
86113 38 25 UCT 205 CX INOX 304 Standard vis noir 68,5 28 0.338 kg
86140 39 30 UCT 206 CX INOX 304 Standard vis noir 77 28 0.597 kg
85683 40 20 UCT 204 CX INOX 304 Standard vis blanc 63,5 28 0.317 kg
86114 41 25 UCT 205 CX INOX 304 Standard vis blanc 68,5 28 0.338 kg
86142 42 30 UCT 206 CX INOX 304 Standard vis blanc 77 28 0.597 kg
89276 43 20 UCT 204 CX INOX 304 Standard vis bleu 63,5 28 0.317 kg
89277 44 25 UCT 205 CX INOX 304 Standard vis bleu 68,5 28 0.338 kg
89278 45 30 UCT 206 CX INOX 304 Standard vis bleu 77 28 0.597 kg
90331 46 20 UCT 204 CX INOX 304 Long Life vis noir 63,5 28 0.317 kg
90332 47 25 UCT 205 CX INOX 304 Long Life vis noir 68,5 28 0.338 kg
90333 48 30 UCT 206 CX INOX 304 Long Life vis noir 77 28 0.597 kg
90334 49 20 UCT 204 CX INOX 304 Long Life vis blanc 63,5 28 0.317 kg
90335 50 25 UCT 205 CX INOX 304 Long Life vis blanc 68,5 28 0.338 kg
90336 51 30 UCT 206 CX INOX 304 Long Life vis blanc 77 28 0.597 kg
90337 52 20 UCT 204 CX INOX 304 Long Life vis bleu 63,5 28 0.317 kg
90338 53 25 UCT 205 CX INOX 304 Long Life vis bleu 68,5 28 0.338 kg
90339 54 30 UCT 206 CX INOX 304 Long Life vis bleu 77 28 0.597 kg
