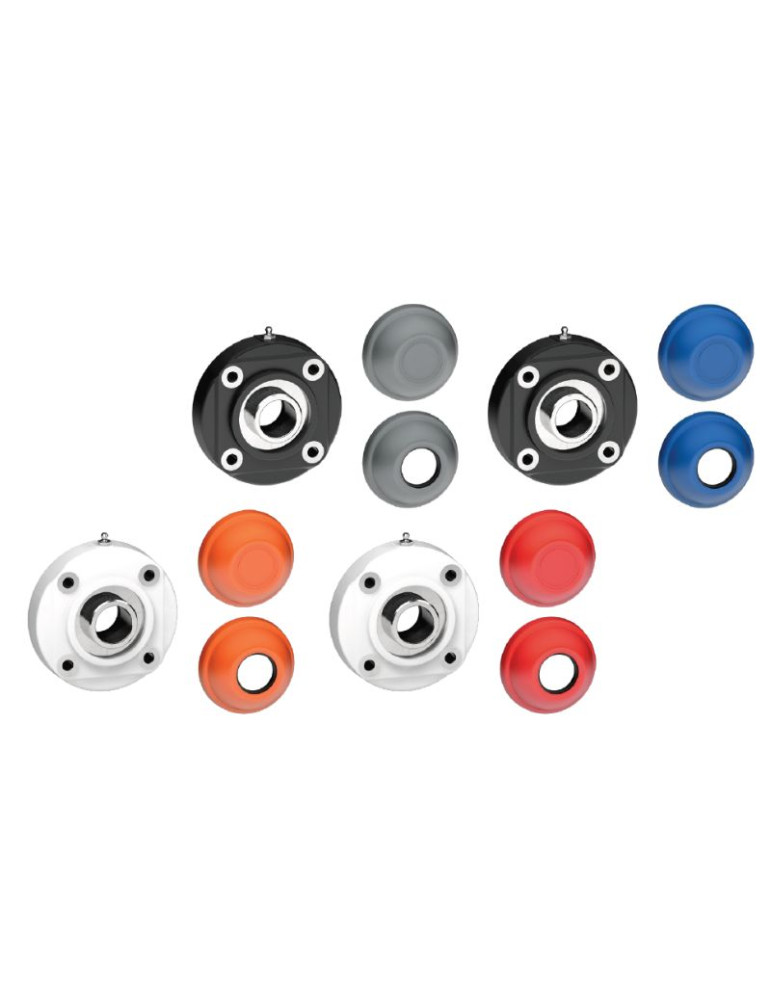

Palier applique rond UCFC CX

Description

Palier avec joint postérieur mais sans capot. Les capots peuvent -être commandés séparément ici.

Existe en roulement standard ou roulements Long Life (lubrification jusqu’à la fin de la durée de vie).

MATÉRIAUX

Palier en polyamide couleur noir ou blanc renforcé avec fibres de verre; roulement avec fixation par vis en acier au chrome ou acier inox; roulement avec fixation par bague excentrique en acier au chrome; graisseur en laiton nickelé; boucles de renforcement des trous de fixation et rondelles en acier inox AISI 304; joints en caoutchouc NBR; capot en polypropylène couleur gris Ral 7042, bleu Ral 5015, orange Ral 2004, rouge Ral 3000.

CARACTÉRISTIQUES

Le couvercle de protection peut être commandé séparément comme accessoire. Montage avec arbres sans épaulement. Erreur maximale d’alignement de l’arbre 2,5°.

SUR DEMANDE

Versions avec brides en polypropylène renforcé et protection antibactérienne; capots de protection dans différentes couleurs et avec marque personnalisé; conditionnement: hors standard; joint en Viton.

DETAILS DU PLAN

1) Bride en polyamide couleur noir ou blanc renforcé avec fibres de verre.

2) Joint postérieur à tenue étanche en caoutchouc NBR pour arbres rotatifs.

3) Roulement en acier au chrome ou acier inox AISI 440.

3B) Roulement en acier au chrome.

4) Boucles de renforcement des trous de fixation en acier inox AISI 304.

5) Rondelle d’appui UNI 6592 en acier inox AISI 304.

6) Graisseur droit avec filetage 1/8 gaz en laiton nickelé (absent dans les versions avec roulement Long Life).

NB: Le couvercle de protection peut être commandé séparément comme accessoire; dans la version Long Life, le graisseur est absent et le canal de lubrification est protégé par un capuchon en caoutchouc.

Les dimensions du palier sont conformes à la norme ISO 3228.

Erreur maximale d’alignement de l’arbre 2,5°.

Pour toute autre information, contacter notre service technique et commercial.

Détails du produit
86033

Références spécifiques

  • PAL-UCFC-CX
Documentation technique
DOM
86033
61,65 €
36,99 € Économisez 40%
HT

Remise sur la quantité

Quantité Remise sur prix unitaire Vous économisez
3 45% 0,00 €
30 50% 0,00 €
ordre : 9
Série : UCFC 207 CX
Matière Roulement : ACIER AU CHROME
Coloris : noir
Type de roulement : Standard
E (mm) : 77,8
A (mm) : 137
S (mm) : 10,5
PAL-G (mm) : 26
PAL-I (mm) : 17
PAL-Z (mm) : 40,8
PAL-U (mm) : 56
PAL-T (mm) : 58
PAL-Charge roulement C (N) : 25500
PAL-Charge roulement C0 (N) : 15300
PAL-Charge support (N) : 19550
Type de fixation : vis
PAL-D (mm) : 35
PAL-Axe de centrage : Oui
Quantité

Désolé, plus d'articles.

Filtrer les références :

 Disponibilité immédiate
 Disponible en plateforme

*Prix HT hors frais d’envoi

Réf. ordre Série Matière Roulement Type de roulement Type de fixation Coloris A (mm) E (mm) S (mm)
1+
Prix unitaire HT
3+
Jusqu'à –45%
30+
Jusqu'à –50%
Poids Disponible Acheter
85663 1 UCFC 207 CX ACIER AU CHROME Standard vis noir 137 77,8 10,5 0.66 kg
85666 2 UCFC 207 CX ACIER AU CHROME Standard vis blanc 137 77,8 10,5 0.66 kg
90383 3 UCFC 207 CX ACIER AU CHROME Long Life vis noir 137 77,8 10,5 0.6 kg
90384 4 UCFC 207 CX ACIER AU CHROME Long Life vis blanc 137 77,8 10,5 0.6 kg
85665 5 UCFC 207 CX INOX 304 Standard vis noir 137 77,8 10,5 0.66 kg
85667 6 UCFC 207 CX INOX 304 Standard vis blanc 137 77,8 10,5 0.66 kg
90385 7 UCFC 207 CX INOX 304 Long Life vis noir 137 77,8 10,5 0.6 kg
90386 8 UCFC 207 CX INOX 304 Long Life vis blanc 137 77,8 10,5 0.6 kg
86033 9 UCFC 207 CX ACIER AU CHROME Standard vis noir 137 77,8 10,5 0.66 kg
86035 10 UCFC 207 CX ACIER AU CHROME Standard vis blanc 137 77,8 10,5 0.66 kg
90387 11 UCFC 207 CX ACIER AU CHROME Long Life vis noir 137 77,8 10,5 0.6 kg
90388 12 UCFC 207 CX ACIER AU CHROME Long Life vis blanc 137 77,8 10,5 0.6 kg
86034 13 UCFC 207 CX INOX 304 Standard vis noir 137 77,8 10,5 0.66 kg
86036 14 UCFC 207 CX INOX 304 Standard vis blanc 137 77,8 10,5 0.66 kg
89214 15 UCFC 207 CX INOX 304 Long Life vis noir 137 77,8 10,5 0.6 kg
90389 16 UCFC 207 CX INOX 304 Long Life vis blanc 137 77,8 10,5 0.6 kg
88706 17 UCFC 207 CX ACIER AU CHROME Standard bague exc. noir 137 77,8 10,5 0.715 kg
88707 18 UCFC 207 CX ACIER AU CHROME Standard bague exc. blanc 137 77,8 10,5 0.715 kg
90390 19 UCFC 207 CX ACIER AU CHROME Long Life bague exc. noir 137 77,8 10,5 0.6 kg
90391 20 UCFC 207 CX ACIER AU CHROME Long Life bague exc. blanc 137 77,8 10,5 0.6 kg
88708 21 UCFC 207 CX ACIER AU CHROME Standard bague exc. noir 137 77,8 10,5 0.715 kg
88709 22 UCFC 207 CX ACIER AU CHROME Standard bague exc. blanc 137 77,8 10,5 0.715 kg
90392 23 UCFC 207 CX ACIER AU CHROME Long Life bague exc. noir 137 77,8 10,5 0.6 kg
90393 24 UCFC 207 CX ACIER AU CHROME Long Life bague exc. blanc 137 77,8 10,5 0.6 kg
