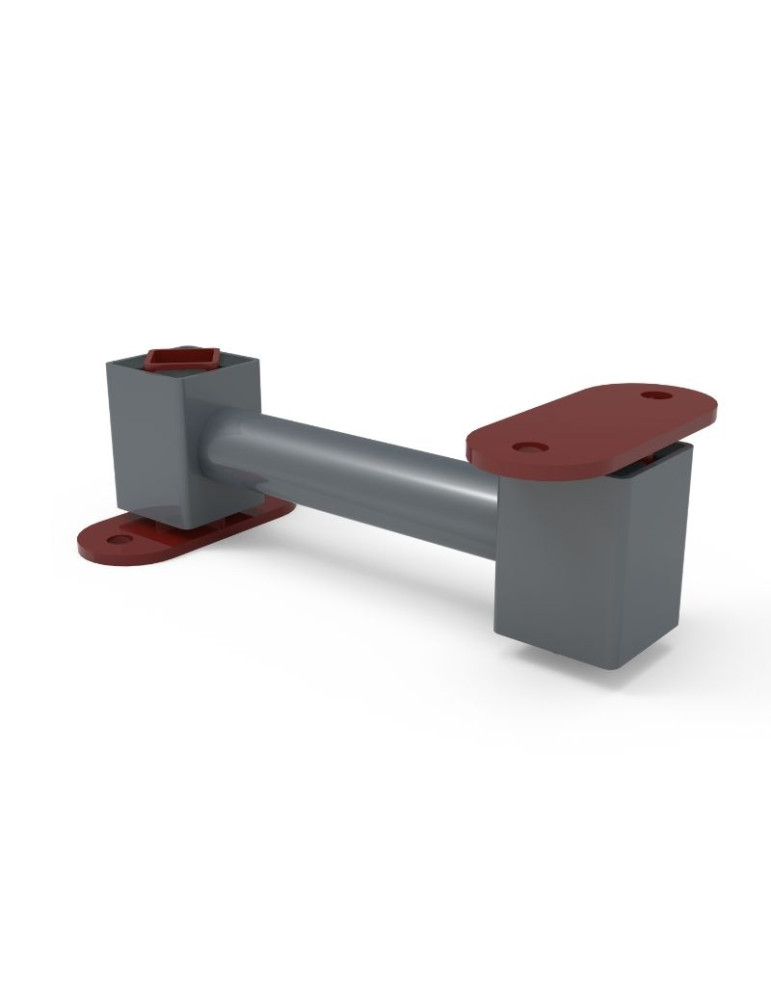

Bras oscillant DB-FM
  • -50%
Bras oscillant DB-FM

Bras oscillant DB-FM

Description

Le bras oscillant de type DB-FM est utilisée dans les installations de transport, de criblage, de triage, etc. entraînées par un arbre à manivelle, en tant que système de masse unique guidée pour le support de l'auge.

Les bras oscillant simples ont des entraxes standardisés et peuvent être utilisées pour des angles d'oscillation allant jusqu'à +/- 6°. La distance entre les différentes bascules ne doit pas dépasser 1,5 m.

Le type FM est conçu pour un montage sur bride. Des conceptions spécifiques sont possibles.

Détails du produit
DB-FM-3-40-100

Références spécifiques

  • RESA-DBFM
Documentation technique

RESATEC DB

Téléchargement (362.82KB)
RESATEC
DB-FM-3-40-100
125,75 €
62,88 € Économisez 50%
HT
ordre : 1
A : 100
B : 25
D : 7
E : 16
Y : 50
H : 48
Charge max. : 120
Cd : 5
C : 16
F : 70
H1 : 53
Quantité

Désolé, plus d'articles.
ELEMENTS ELASTIQUES,  Supports oscillants

Filtrer les références :

 Disponibilité immédiate
 Disponible en plateforme

*Prix HT hors frais d’envoi

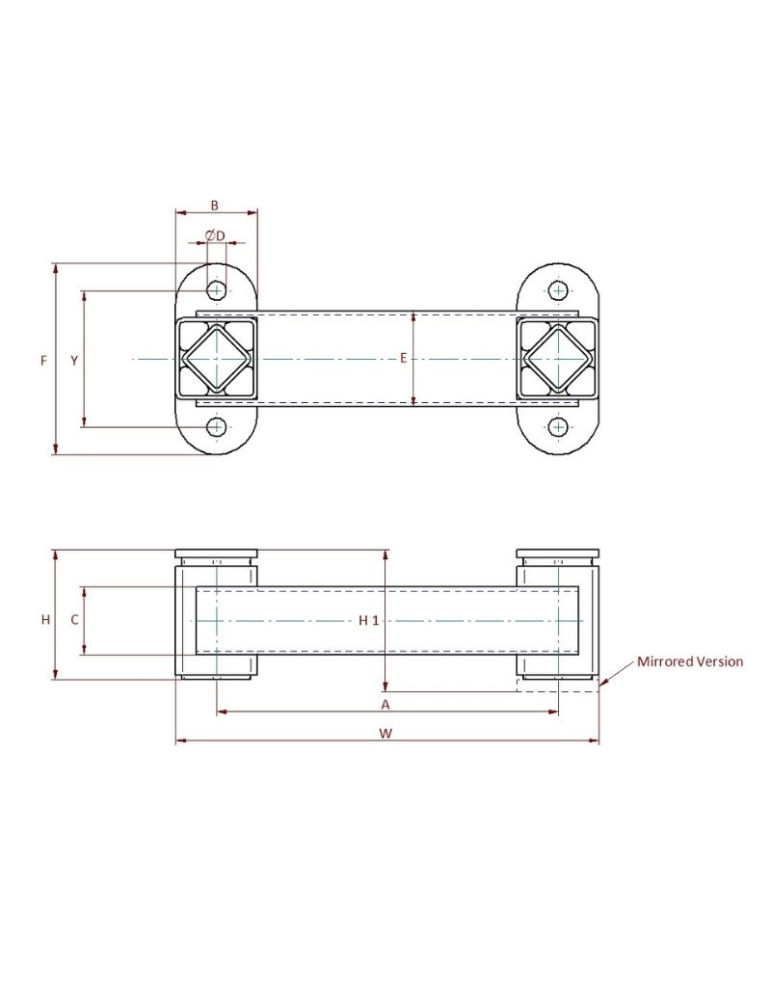

Réf. ordre A C Cd Charge max. D E F H H1 Y Prix unitaire HT Poids Disponible Acheter
DB-FM-3-40-100 1 100 16 5 120 7 16 70 48 53 50 0.4 kg
DB-FM-4-50-120 2 120 24 11 220 8 24 82 61 65 60 0.7 kg
DB-FM-5-60-160 3 160 34 12 420 11 34 110 73 79 80 1.5 kg
DB-FM-6-80-200 4 200 70 20 820 14 50 140 95 95 100 3.5 kg
DB-FM-7-100-200 5 200 47 34 1620 18 47 180 120 131 130 5.6 kg
DB-FM-8-120-250 6 250 60 39 2520 18 60 190 145 155 140 8.3 kg
