Palier semelle UCP
  • -40%
Palier semelle UCP

Palier semelle UCP

Description

Paliers semelle SANS CAPOTS et SANS JOINT POSTERIEUR

Existe en roulement standard ou roulements Long Life (lubrification jusqu’à la fin de la durée de vie).

MATÉRIAUX

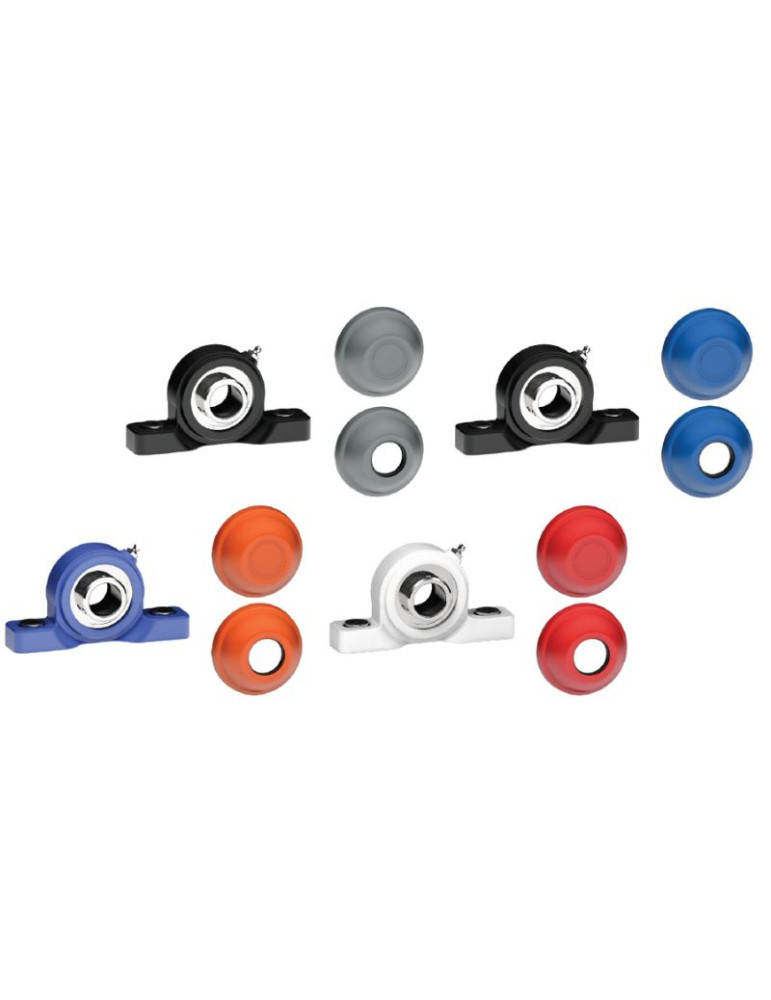

Support en polyamide noir, blanc ou bleu Ral 5005 + fibre de verre; roulement avec fixation par vis en acier au chrome ou acier inox; roulement avec fixation par bague excentrique en acier au chrome; graisseur en laiton nickelé; boucles de renforcement des trous de fixage et rondelles en acier inox AISI 304; capot en polypropylène couleur gris Ral 7042, bleu Ral 5015, orange Ral 2004, rouge Ral 3000.

CARACTÉRISTIQUES

Le joint arrière et le couvercle de protection peuvent être commandés séparément comme accessoires. Utilisation sur arbres avec et sans épaulement. Erreur maximale d’alignement de l’arbre 2,5°.

SUR DEMANDE

Versions avec brides en polypropylène renforcé et protection antibactérienne; capots de protection dans différentes couleurs et avec marque personnalisé; conditionnement: hors standard; joint en Viton.

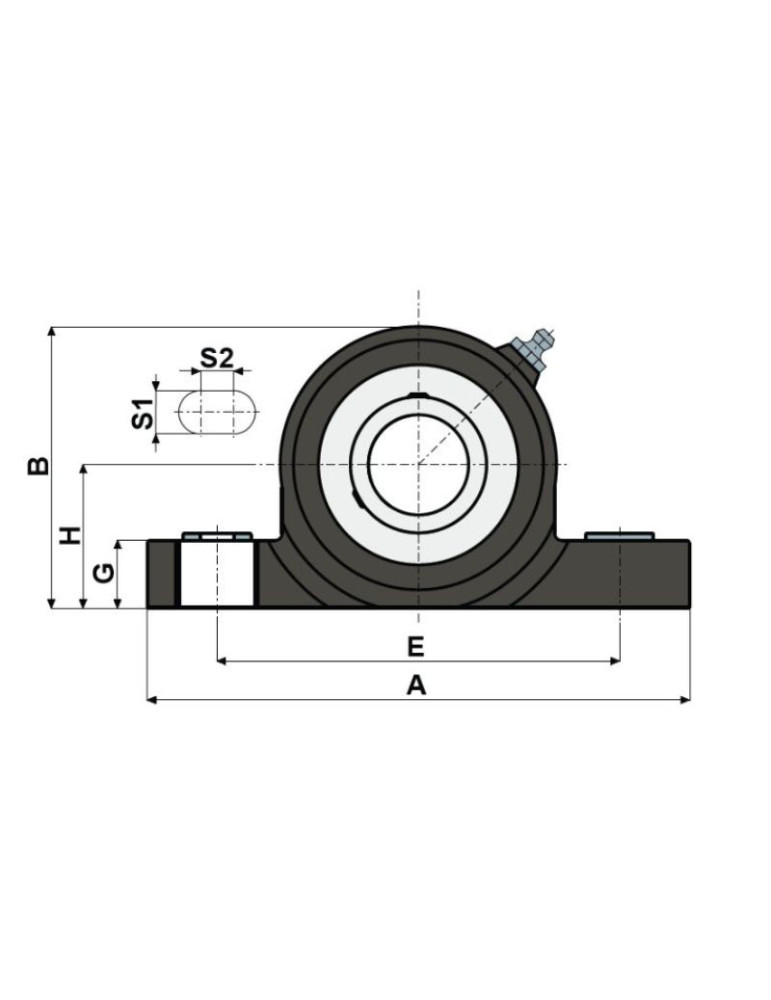

DETAILS DU PLAN

1) Corps externe du support en polyamide noir, blanc ou bleu Ral 5005 renforcé avec des fibres de verre.

2) Roulement en acier au chrome ou acier inox AISI 440.

2B) Roulement en acier au chrome.

3) Rondelle d’appui UNI 6592 en acier inox AISI 304

4) Boucles de renforcement des trous de fixage en acier inox AISI 304.

5) Graisseur droit avec filetage 1/8 gaz en laiton nickelé (absent dans les versions avec roulement Long Life).

NB: Le joint arrière et le couvercle de protection peuvent être commandés séparément comme accessoires; dans la version Long Life, le graisseur est absent et le canal de lubrification est protégé par un capuchon en caoutchouc.

Les dimensions du palier sont conformes à la norme ISO 3228.

Erreur maximale d’alignement de l’arbre 2,5°.

Pour toute autre information, contacter notre service technique et commercial.

Détails du produit
84082

Références spécifiques

  • PAL-UCP
Documentation technique

PALIERS UCP

Téléchargement (639.37KB)
DOM
84082
35,10 €
21,06 € Économisez 40%
HT

Remise sur la quantité

Quantité Remise sur prix unitaire Vous économisez
3 45% 0,00 €
30 50% 0,00 €
ordre : 1
Série : UCP 204
Matière Roulement : ACIER AU CHROME
Coloris : noir
Type de roulement : Standard
E (mm) : 96
A (mm) : 130
PAL-G (mm) : 20
PAL-I (mm) : 18
PAL-Z (mm) : 36
PAL-Charge roulement C (N) : 12800
PAL-Charge roulement C0 (N) : 6600
PAL-Charge support (N) : 5750
Type de fixation : vis
PAL-B (mm) : 65,5
PAL-H (mm) : 33,5
PAL-D (mm) : 20
PAL-S1 (mm) : 13
PAL-S2 (mm) : 10
PAL-W (mm) : 30
Quantité

Désolé, plus d'articles.
PALIERS THERMOPLASTIQUES,  Paliers semelles classiques,  Paliers semelles

Filtrer les références :

 Disponibilité immédiate
 Disponible en plateforme

*Prix HT hors frais d’envoi

<
Réf. ordre Série Matière Roulement Type de roulement Type de fixation Coloris A (mm) E (mm)
1+
Prix unitaire HT
3+
Jusqu'à –45%
30+
Jusqu'à –50%
Poids Disponible Acheter
84082 1 UCP 204 ACIER AU CHROME Standard vis noir 130 96 0.28 kg
83691 2 UCP 205 ACIER AU CHROME Standard vis noir 140 106 0.36 kg
83692 3 UCP 206 ACIER AU CHROME Standard vis noir 163 121 0.44 kg
83693 4 UCP 207 ACIER AU CHROME Standard vis noir 168 126 0.52 kg
85455 5 UCP 208 ACIER AU CHROME Standard vis noir 185 136 0.64 kg
84782 6 UCP 204 ACIER AU CHROME Standard vis blanc 130 96 0.28 kg
84783 7 UCP 205 ACIER AU CHROME Standard vis blanc 140 106 0.36 kg
84784 8 UCP 206 ACIER AU CHROME Standard vis blanc 163 121 0.44 kg
84785 9 UCP 207 ACIER AU CHROME Standard vis blanc 168 126 0.52 kg
85456 10 UCP 208 ACIER AU CHROME Standard vis blanc 185 136 0.64 kg
87769 11 UCP 204 ACIER AU CHROME Standard vis bleu 130 96 0.28 kg
87770 12 UCP 205 ACIER AU CHROME Standard vis bleu 140 106 0.36 kg
87771 13 UCP 206 ACIER AU CHROME Standard vis bleu 163 121 0.44 kg
87772 14 UCP 207 ACIER AU CHROME Standard vis bleu 168 126 0.52 kg
87773 15 UCP 208 ACIER AU CHROME Standard vis bleu 185 136 0.64 kg
90193 16 UCP 204 ACIER AU CHROME Long Life vis noir 130 96 0.6 kg
90194 17 UCP 205 ACIER AU CHROME Long Life vis noir 140 106 0.6 kg
90195 18 UCP 206 ACIER AU CHROME Long Life vis noir 163 121 0.6 kg
90196 19 UCP 207 ACIER AU CHROME Long Life vis noir 168 126 0.6 kg
87626 20 UCP 208 ACIER AU CHROME Long Life vis noir 185 136 0.65 kg
90197 21 UCP 204 ACIER AU CHROME Long Life vis blanc 130 96 0.6 kg
90198 22 UCP 205 ACIER AU CHROME Long Life vis blanc 140 106 0.6 kg
90199 23 UCP 206 ACIER AU CHROME Long Life vis blanc 163 121 0.6 kg
90200 24 UCP 207 ACIER AU CHROME Long Life vis blanc 168 126 0.6 kg
90201 25 UCP 208 ACIER AU CHROME Long Life vis blanc 185 136 0.6 kg
90202 26 UCP 204 ACIER AU CHROME Long Life vis bleu 130 96 0.6 kg
90203 27 UCP 205 ACIER AU CHROME Long Life vis bleu 140 106 0.6 kg
90204 28 UCP 206 ACIER AU CHROME Long Life vis bleu 163 121 0.6 kg
90205 29 UCP 207 ACIER AU CHROME Long Life vis bleu 168 126 0.6 kg
90206 30 UCP 208 ACIER AU CHROME Long Life vis bleu 185 136 0.6 kg
88592 31 UCP 204 ACIER AU CHROME Standard bague exc. noir 130 96 0.335 kg
88593 32 UCP 205 ACIER AU CHROME Standard bague exc. noir 140 106 0.415 kg
88594 33 UCP 206 ACIER AU CHROME Standard bague exc. noir 163 121 0.495 kg
88595 34 UCP 207 ACIER AU CHROME Standard bague exc. noir 168 126 0.575 kg
88596 35 UCP 208 ACIER AU CHROME Standard bague exc. noir 185 136 0.695 kg
88597 36 UCP 204 ACIER AU CHROME Standard bague exc. blanc 130 96 0.335 kg
88598 37 UCP 205 ACIER AU CHROME Standard bague exc. blanc 140 106 0.415 kg
88599 38 UCP 206 ACIER AU CHROME Standard bague exc. blanc 163 121 0.495 kg
88600 39 UCP 207 ACIER AU CHROME Standard bague exc. blanc 168 126 0.575 kg
88601 40 UCP 208 ACIER AU CHROME Standard bague exc. blanc 185 136 0.695 kg
88602 41 UCP 204 ACIER AU CHROME Standard bague exc. bleu 130 96 0.335 kg
88603 42 UCP 205 ACIER AU CHROME Standard bague exc. bleu 140 106 0.415 kg
88604 43 UCP 206 ACIER AU CHROME Standard bague exc. bleu 163 121 0.495 kg
88605 44 UCP 207 ACIER AU CHROME Standard bague exc. bleu 168 126 0.575 kg
88606 45 UCP 208 ACIER AU CHROME Standard bague exc. bleu 185 136 0.695 kg
90207 46 UCP 204 ACIER AU CHROME Long Life bague exc. noir 130 96 0.6 kg
90208 47 UCP 205 ACIER AU CHROME Long Life bague exc. noir 140 106 0.6 kg
90209 48 UCP 206 ACIER AU CHROME Long Life bague exc. noir 163 121 0.6 kg
90210 49 UCP 207 ACIER AU CHROME Long Life bague exc. noir 168 126 0.6 kg
90211 50 UCP 208 ACIER AU CHROME Long Life bague exc. noir 185 136 0.6 kg
90212 51 UCP 204 ACIER AU CHROME Long Life bague exc. blanc 130 96 0.6 kg
90213 52 UCP 205 ACIER AU CHROME Long Life bague exc. blanc 140 106 0.6 kg
90214 53 UCP 206 ACIER AU CHROME Long Life bague exc. blanc 163 121 0.6 kg
90215 54 UCP 207 ACIER AU CHROME Long Life bague exc. blanc 168 126 0.6 kg
90216 55 UCP 208 ACIER AU CHROME Long Life bague exc. blanc 185 136 0.6 kg
90217 56 UCP 204 ACIER AU CHROME Long Life bague exc. bleu 130 96 0.6 kg
90218 57 UCP 205 ACIER AU CHROME Long Life bague exc. bleu 140 106 0.6 kg
90219 58 UCP 206 ACIER AU CHROME Long Life bague exc. bleu 163 121 0.6 kg
90220 59 UCP 207 ACIER AU CHROME Long Life bague exc. bleu 168 126 0.6 kg
90221 60 UCP 208 ACIER AU CHROME Long Life bague exc. bleu 185 136 0.6 kg
84083 61 UCP 204 INOX 304 Standard vis noir 130 96 0.28 kg
83705 62 UCP 205 INOX 304 Standard vis noir 140 106 0.36 kg
83706 63 UCP 206 INOX 304 Standard vis noir 163 121 0.44 kg
83707 64 UCP 207 INOX 304 Standard vis noir 168 126 0.52 kg
85457 65 UCP 208 INOX 304 Standard vis noir 185 136 0.64 kg
84786 66 UCP 204 INOX 304 Standard vis blanc 130 96 0.28 kg
84787 67 UCP 205 INOX 304 Standard vis blanc 140 106 0.36 kg
84788 68 UCP 206 INOX 304 Standard vis blanc 163 121 0.44 kg
84789 69 UCP 207 INOX 304 Standard vis blanc 168 126 0.52 kg
85458 70 UCP 208 INOX 304 Standard vis blanc 185 136 0.64 kg
87774 71 UCP 204 INOX 304 Standard vis bleu 130 96 0.28 kg
87775 72 UCP 205 INOX 304 Standard vis bleu 140 106 0.36 kg
87776 73 UCP 206 INOX 304 Standard vis bleu 163 121 0.44 kg
87777 74 UCP 207 INOX 304 Standard vis bleu 168 126 0.52 kg
87778 75 UCP 208 INOX 304 Standard vis bleu 185 136 0.64 kg
90222 76 UCP 204 INOX 304 Long Life vis noir 130 96 0.6 kg
90223 77 UCP 205 INOX 304 Long Life vis noir 140 106 0.6 kg
90224 78 UCP 206 INOX 304 Long Life vis noir 163 121 0.6 kg
90225 79 UCP 207 INOX 304 Long Life vis noir 168 126 0.6 kg
90226 80 UCP 208 INOX 304 Long Life vis noir 185 136 0.6 kg
90227 81 UCP 204 INOX 304 Long Life vis blanc 130 96 0.6 kg
90228 82 UCP 205 INOX 304 Long Life vis blanc 140 106 0.6 kg
90229 83 UCP 206 INOX 304 Long Life vis blanc 163 121 0.6 kg
90230 84 UCP 207 INOX 304 Long Life vis blanc 168 126 0.6 kg
90231 85 UCP 208 INOX 304 Long Life vis blanc 185 136 0.6 kg
90232 86 UCP 204 INOX 304 Long Life vis bleu
